Ремонт планетарной втулки велосипеда

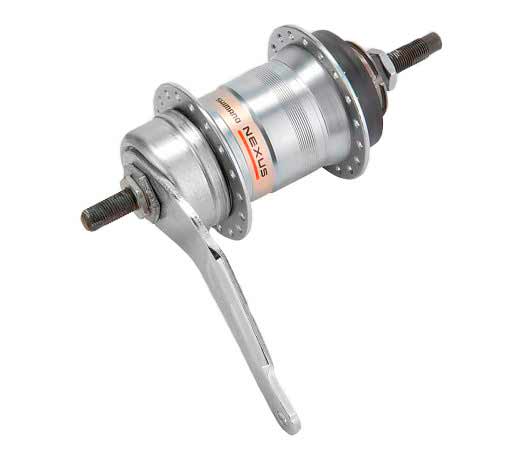

Планетарная втулка — втулка колеса, содержащая в себе систему переключения передач на основе одной или нескольких планетарных передач. Сфера использования – городские, горные, складные, дорожные велосипеды. Эксплуатационная функция – быстрое и своевременное переключение скоростей, уменьшающее нагрузку на ноги велосипедиста. Принцип работы – передача крутящего момента и плавное изменение передаточного отношения. Количество передач – 3-14, диапазон передач – 180-500%. Производители: Shimano, SRAM, Sturmey-Archer, Rohloff.

Составляющие элементы планетарной втулки:

  • Солнечная шестерня, она же – ось заднего колеса. Является центральной деталью.
  • Водило, комплект нескольких сателлитов. Планетарные шестерни жестко сцеплены с солнечной шестерней и прочно зафиксированы осями относительно друг друга.
  • Кольцевая шестерня. Является наружным элементом. Эпицикл имеет внутреннюю зубчатую передачу, обеспечивающую сцепление с планетарными шестернями.

Шлицевой привод обеспечивает сопряжение звездочки с механизмом втулки. В процессе изменения передачи благодаря шлицевому приводу изменяется скорость водила по отношению к кольцевой шестеренке. Это обеспечивает регулировку скорости велосипеда и подстройку под угол направления дороги.

Планетарная втулка выполняет функции редуктора. При этом неподвижным элементом является солнечная шестеренка, в качестве ведомого элемента цепи выступает эпицикл, а на корпус втулки замыкается водило.

Плюсы эксплуатации:

  • Цепи и звезды обладают мощным ресурсом за счет высоких технических характеристик втулки планетарного типа.
  • Механизм этого типа надежен и практичен, защищен прочным корпусом от воздействия пыли, влаги, грязи.
  • Велосипедист может осуществлять переключение скоростей как стоя на месте, так и во время движения.
  • Не требуется регулировки механизма переключения тормозов и скорости (встроенный механизм).

Минусы эксплуатации:

  • Высокий коэффициент вязкости рекомендованного трансмиссионного масла не позволяет использовать велосипед с планетарным механизмом зимой.
  • Низкий КПД редуктора втулки за счет высокого коэффициента трения.
  • За счет большого количества металлических деталей устройство много весит. Общая масса механизма в сборе составляет от полутора до трех килограмм.

Важно! Производить ремонт планетарной втулки велосипеда на достойном уровне может только квалифицированный специалист. Необходимые запасные части в продаже встречаются крайне редко. Механизмы такого типа нуждаются в строго определенном типе трансмиссионного масла, подобрать которое к конкретному велосипеду – задача профессионала.

Основные распространенные неисправности планетарной втулки

Благодаря особенностям конструкции, наличию защитного корпуса механизм данного типа редко выходит из строя. Техническое обслуживание планетарной втулки велосипеда требуется в минимальном объеме. Инструкция по эксплуатации такого устройства вообще не предусматривает какого-либо текущего обслуживания. Но в состав этого сложного механизма входит более 40 различных деталей, которые подвергаются естественному износу, и могут пострадать от сильного удара или падения.

При активной эксплуатации велосипеда, оснащенного планетарным механизмом системы скоростных передач, может потребоваться процедура корректировки привода. Если обнаружено незначительное натяжение тросика, следует его отрегулировать.

Важно! В процессе мойки велосипеда нельзя направлять на планетарную втулку прямую водяную струю под большим давлением.

Если вам необходим ремонт планетарки велосипеда, ее настройка, отладка, обращайтесь в нашу компанию. Мы подберем подходящее трансмиссионное масло для смазки, отрегулируем натяжение троса, заменим вышедшие из строя шестерни. Чтобы сделать заказ, позвоните нам по телефону +7 (495) 123-22-23 в Москве или +7 (812) 309-87-07 в Санкт- Петербурге. Вы можете также оставить заявку на сайте, воспользовавшись функцией онлайн заявки.
